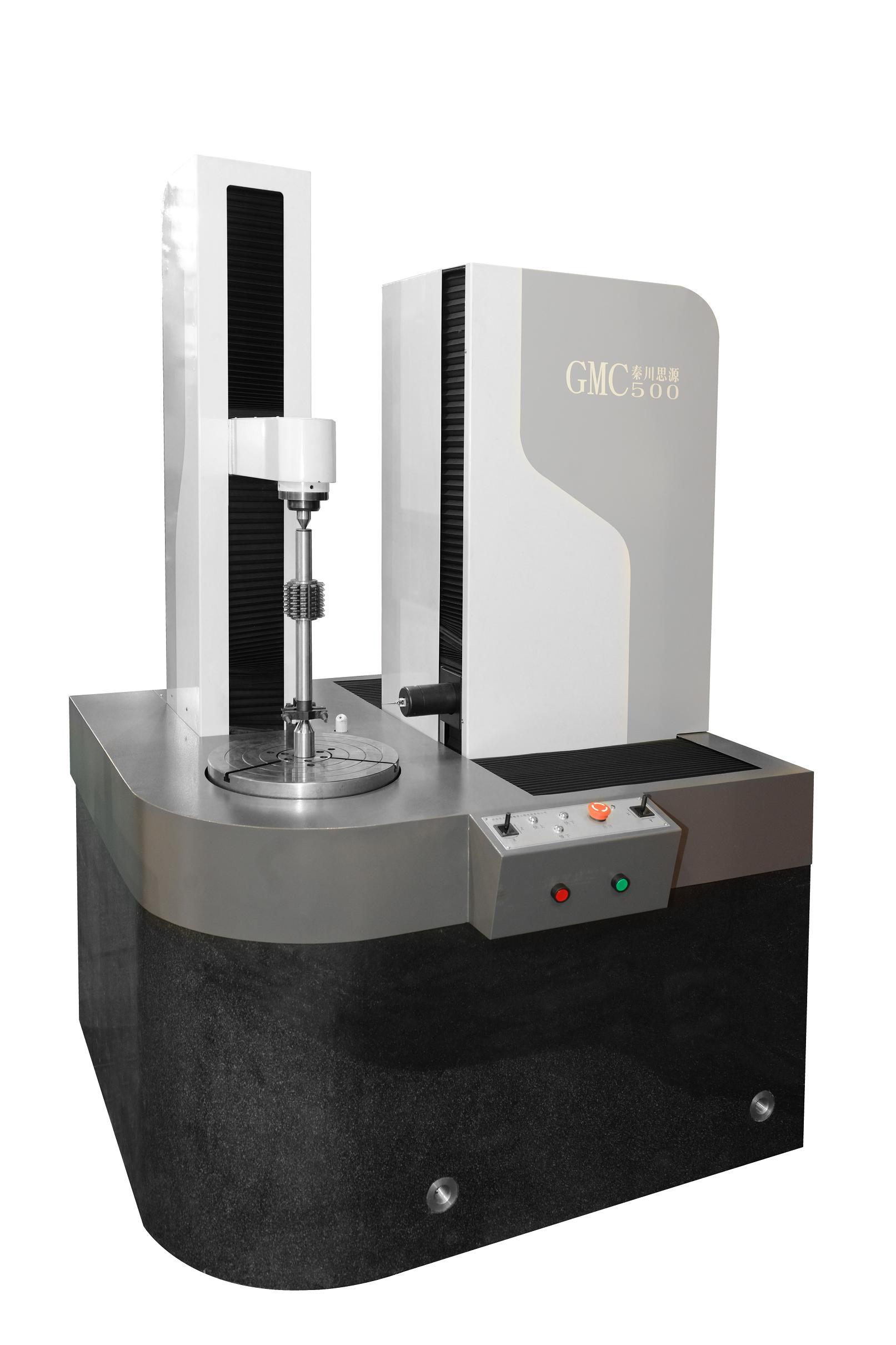

GMC500齒輪測量中心
GMC500齒輪測量中心按現代先進的電子展成法和坐標測量技術相融合的原理，應用花崗巖底座，一維防撞測頭或三維防撞測頭、高精度進口導軌和絲杠、采用全閉環速度控制模式，將高精度測量系統與數控技術、計算機信息處理技術相結合，實現齒輪及刀具等多個參數高效精密的測量。GMC500齒輪測量中心可以測量直齒、斜齒、圓柱齒輪、內齒輪、蝸輪、蝸桿、錐齒輪、弧齒輪、花鍵、分度盤等齒輪類工件，滾刀、插齒刀、剃齒刀等齒輪加工刀具，以及凸輪軸、曲軸、偏心軸等回轉軸類工件，同時還可測量圓度、波紋度、副軸總成位置度等形位誤差量。本設備的綜合指標在國內外達到領先水平，該系列設備所配備的未知參數圓柱齒輪工件測量軟件更是達到國際先進水平。可廣泛應用于汽車、機床工具、儀器儀表、礦山機械及其他關鍵領域。性能特點：1.基于電子展成與坐標法相結合的原理，測量精度高。2.采用當代先進的的基于DSP的運動控制系統與伺服電機，運動平穩、定位準確。3.主機結構緊湊，采用精密導軌，剛性好，機床幾何精度高。4.主機采用X、Y、Z、W四坐標測量系統，進口長光柵、圓光柵傳感器，經過高倍率細分，測量分辨率高。5.具有測頭防撞功能。6.具有完善的智能測量功能，簡易、快捷的智能操作。7.圖文交互式測量軟件，學習簡單，操作方便，效率高。8.一次裝夾，高速自動完成齒輪各項目的檢測。儀器的組成：1、儀器主機…………………………1臺；2、計算機……………………………1套：3、激光打印機………………………1臺：4、測針………………………………1組；5、帶動器……………………………1套；6、校驗球及球座……………………1套；7、標準芯軸…………………………1套；8、扭簧表及磁力表座………………1套；9、計算機桌…………………………1張。10、附件：標準齒輪………………………（費用另計）螺旋線標準樣板……………（費用另計）漸開線標準樣板……………（費用另計）獲取更多信息
